Un premier exemple: la couverture THF de mon QTH


1. Acquérir les données d'altitude via internet

Vous avez Radio Mobile installé...

Mon QTH est St-Jean-sur-Richelieu
Latitude 45° 16' - Longitude 73° 16'

Récupérez les données d'altitude pour ma région: srtm1.zip

Décompressez pour créer les fichiers suivants: (Ne pas oublier d'utiliser les noms des répertoires lors de l'extraction)
"C:\srtm\N45W073.hgt"
"C:\srtm\N45W074.hgt"

Les données d'altitude sont maintenant prêtes pour Radio Mobile!


2. Extraire les données d'altitude et créez un fond de carte

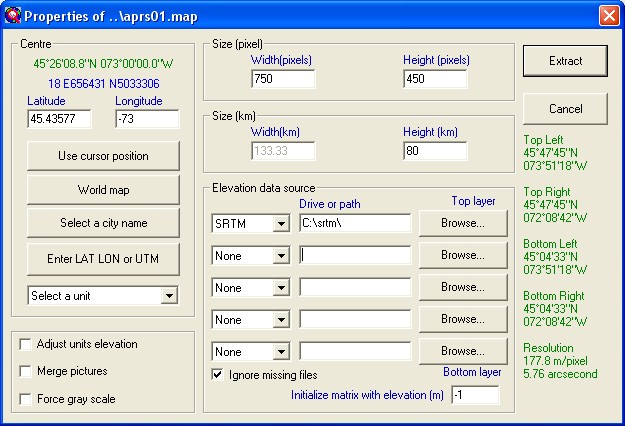

Lancez Radio Mobile. Dans le menu "Fichier" menu, selectionnez "Propriétés de la carte", et entrez les valeurs suivantes:

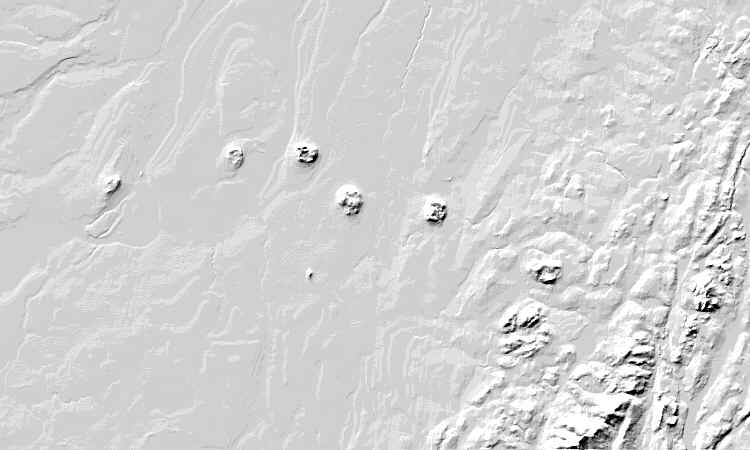

Activez le bouton "Appliquer". Une fois l'extraction complétée, le logiciel produira l'image suivante:

Utilisez "Propriétés de l'image" pour forcer le mode "Paysage lunaire".


3. Positionmer mon QTH

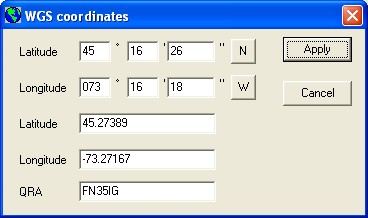

Ouvrez "Propriétés des stations" dans le menu "Edition" et activez "Entrer la latitude et la longitude". Remplissez comme suit:

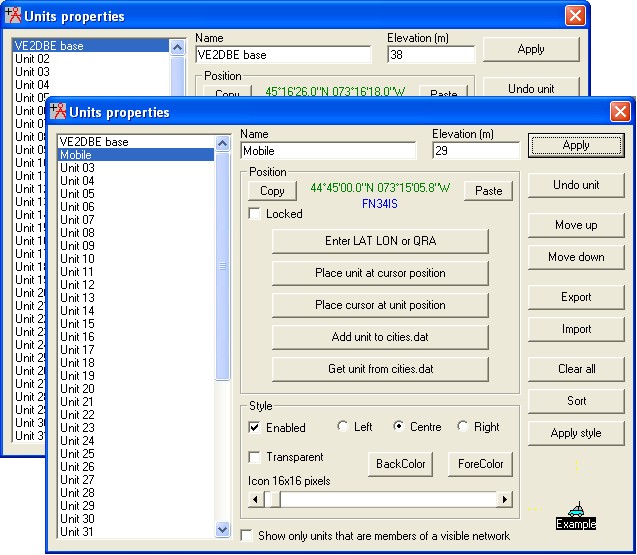

De retour assurez-vous que la station est activée et que l'altitude est bien 38m, avant de faire "Appliquer", répétez pour le mobile:




4. Entrez les données du réseau

Ouvrez "Propriétés des réseaux" dans le menu "Fichier" et remplissez comme suit:

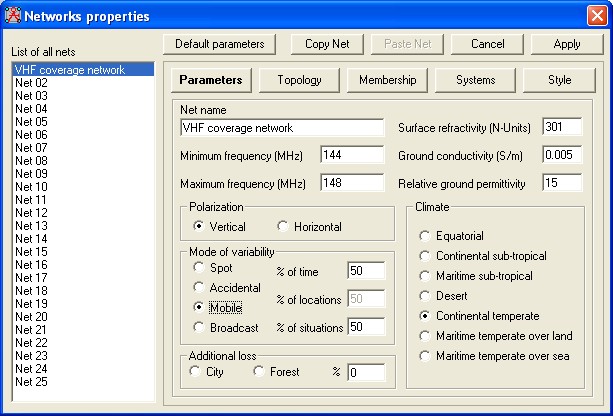

Onglet paramètre réseau:

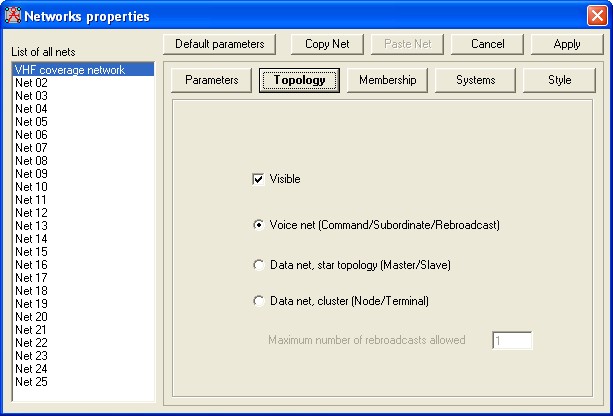

Onglet topologie réseau:

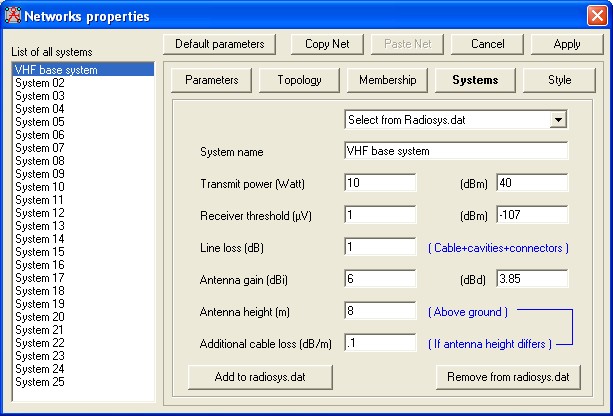

Onglet systèmes pour la base:

Onglet systèmes pour le mobile:

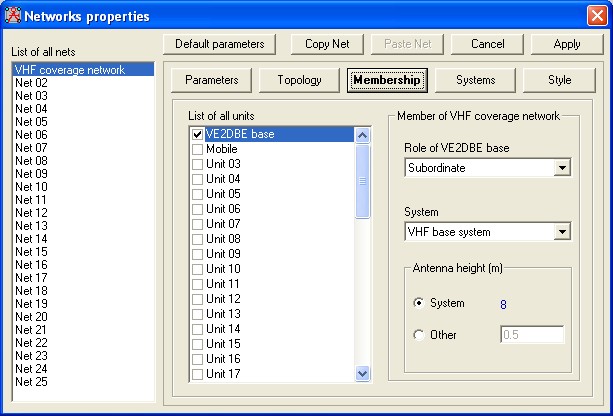

Onglet participants réseau pour la base:

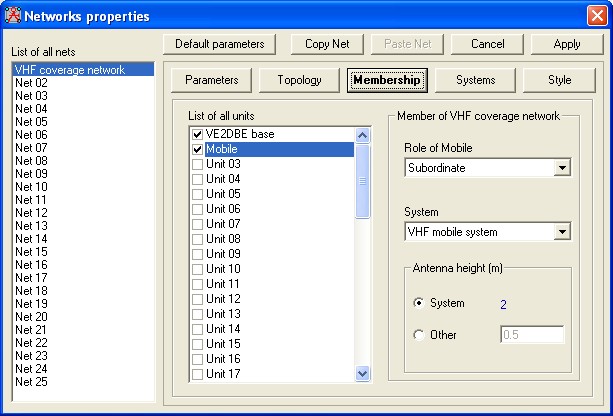

Onglet participants réseau pour le mobile:

On applique et le logiciel est prêt pour la couverture radio!


4. Couverture radio THF!

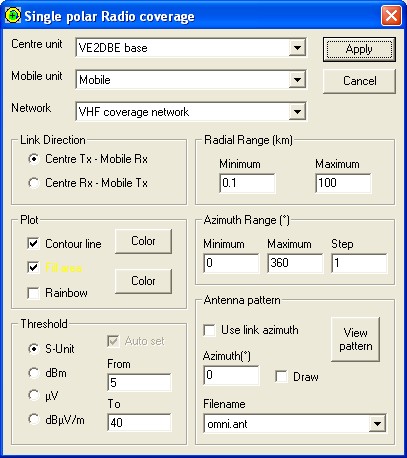

Dans le menu "Affichage", selectionnez "Couverture radio simple polaire" et completez comme suit:

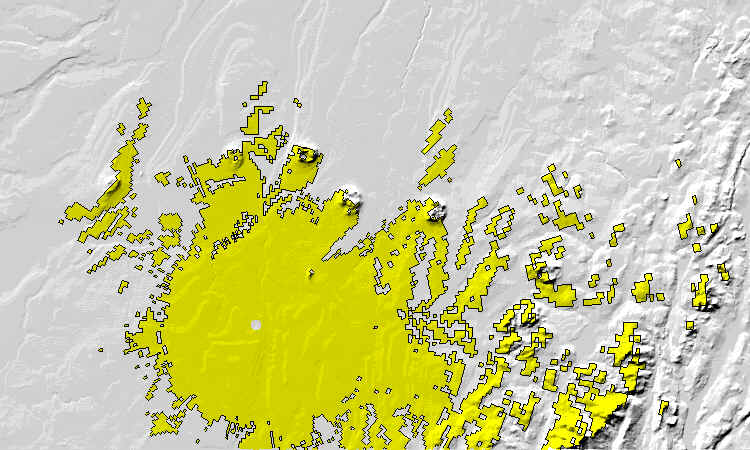

"Appliquer" pour obtenir cette image:
